کابل شبکه Cat6A F/UTP دلتا | تمام مس 23AWG :

کابل شبکه Cat6A F/UTP دلتا از محصولات سری Fast Link برند DELTA است که برای اجرای زیرساخت شبکه‌های مسی حرفه‌ای طراحی شده است. در پروژه‌هایی که کیفیت کابل‌کشی، ساختار شیلددار، استفاده از هادی مسی و پشتیبانی از شبکه‌های پرسرعت اهمیت دارد، انتخاب نوع کابل یکی از مهم‌ترین بخش‌های طراحی شبکه محسوب می‌شود. این مدل با ساختار F/UTP و رده Cat6A، گزینه‌ای مناسب برای چنین پروژه‌هایی است.

طبق دیتاشیت رسمی محصول، کابل از چهار زوج سیم تشکیل شده و هادی آن از نوع Solid Bare Copper با سایز 23AWG است. قطر هادی 0.566 میلی‌متر با تلرانس اعلام‌شده ±0.02 میلی‌متر است. استفاده از هادی مسی Solid یکی از مشخصات اصلی این کابل محسوب می‌شود و باعث می‌شود محصول برای کابل‌کشی ثابت در زیرساخت شبکه مورد استفاده قرار گیرد.

ساختار F/UTP چیست :

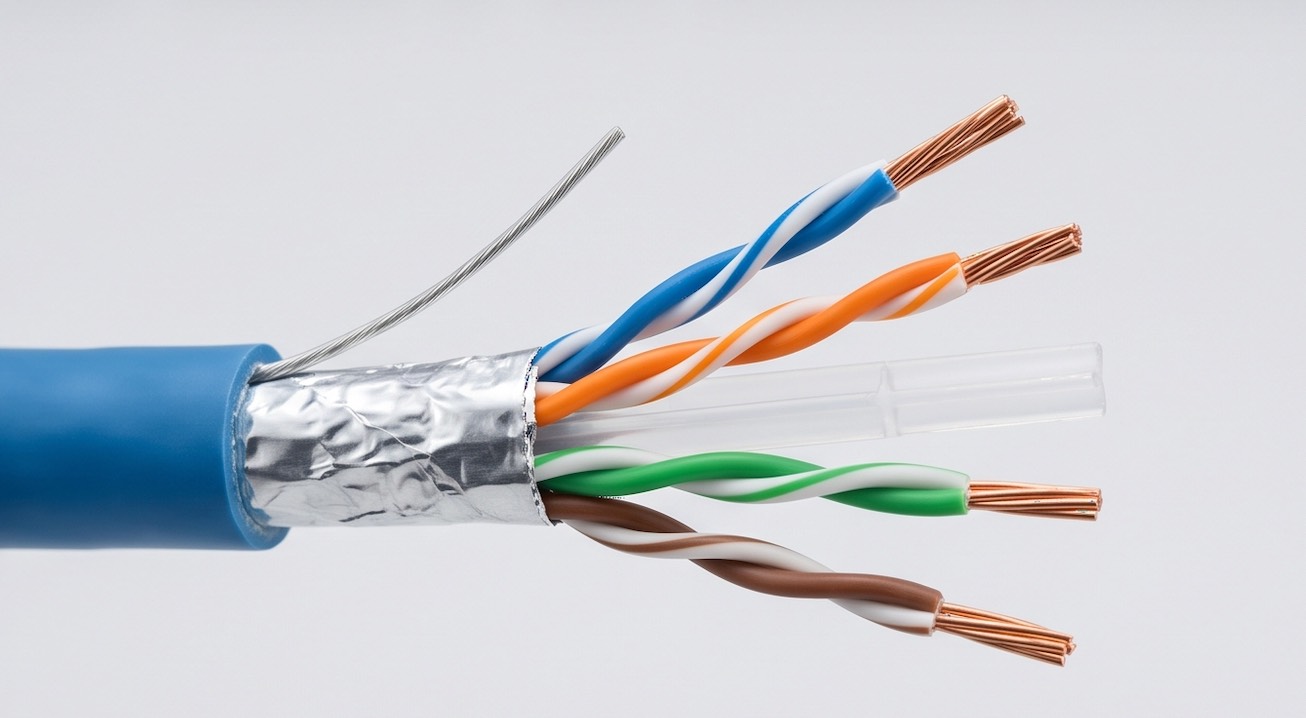

در نام این کابل عبارت F/UTP دیده می‌شود. در این ساختار، مجموعه چهار زوج کابل دارای یک لایه شیلد کلی است. در دیتاشیت این محصول، شیلد اصلی به صورت AL-Foil با پوشش 100 درصد معرفی شده است. همچنین یک Drain Wire از نوع مس قلع‌اندود با مشخصات 1/26AWG در ساختار کابل وجود دارد.

چهار زوج سیم در داخل کابل با عایق PE محافظت شده‌اند و برای جداسازی ساختاری اجزای داخلی نیز Filler و Polyester Tape در دیتاشیت ذکر شده است.

مناسب برای شبکه‌های 10 گیگابیتی :

یکی از مهم‌ترین ویژگی‌های کابل شبکه Cat6A F/UTP دلتا، ذکر صریح 10Gb Ethernet در بخش کاربردهای دیتاشیت است. به همین دلیل این کابل برای پروژه‌هایی که زیرساخت شبکه با ظرفیت بالا نیاز دارند، انتخاب قابل توجهی محسوب می‌شود.

جدول مشخصات الکتریکی ارائه‌شده توسط سازنده نیز مقادیر اندازه‌گیری را تا فرکانس 500MHz نمایش می‌دهد. پارامترهایی مانند NEXT، PS NEXT، ELFEXT، Return Loss و Delay در جدول رسمی دیتاشیت محصول ارائه شده‌اند.

هادی تمام مس 23AWG :

یکی از موارد مهم هنگام خرید کابل شبکه، جنس هادی است. در دیتاشیت این مدل جنس هادی به‌صورت Solid Bare Copper ثبت شده است. بنابراین هنگام درج مشخصات این محصول در سایت می‌توان عبارت «هادی تمام مس» را با استناد به دیتاشیت استفاده کرد.

کابل دارای چهار زوج 23AWG است و برای هر زوج از عایق PE استفاده شده است. این ترکیب آن را برای استفاده در زیرساخت‌های ثابت شبکه مناسب می‌کند.

روکش LSZH و PVC :

در مشخصات محصول، روکش LSZH & PVC ذکر شده است. همچنین استاندارد Flame Test برابر IEC 60332-1 در دیتاشیت دیده می‌شود. قطر اسمی کل کابل 7.3±0.3 میلی‌متر و ضخامت اسمی روکش 0.5 میلی‌متر اعلام شده است.

محدوده دمای کاری نیز از منفی 20 تا مثبت 75 درجه سانتی‌گراد ثبت شده و حداقل شعاع خمش پیشنهادی کابل برابر 8 برابر قطر خارجی آن است.

مشخصات مکانیکی و الکتریکی :

طبق دیتاشیت رسمی DELTA، حداکثر نیروی کشش پیشنهادی کابل 110 نیوتن است. حداکثر مقاومت DC هادی نیز 93.8 اهم بر کیلومتر در دمای 20 درجه سانتی‌گراد اعلام شده است. مقاومت عایقی حداقل 5000 مگااهم متر و حداکثر ولتاژ کاری UL برابر 300 ولت ذکر شده است.
